Génération de faisceaux infrarouges de précision – Technologie VCSEL 850 nm en boîtier 3535
Performances du faisceau infrarouge contrôlé de 850 nm VCSEL
L'angle de faisceau standard de 20 degrés fournit une sortie optique équilibrée entre la distance de projection et la zone de couverture.
Contrôle de faisceau personnalisé
Pour les applications nécessitant différents modèles d'éclairage, GMKJ prend en charge des solutions optiques personnalisées, notamment des diffuseurs, des expanseurs de faisceau et des éléments optiques pour modifier la distribution du faisceau en fonction des exigences du système.
Intégration optique flexible pour les systèmes VCSEL 850 nm en boîtier 3535
Ce VCSEL 3535 850nm prend en charge une correspondance flexible avec des diffuseurs IR, des lentilles et des modules optiques dédiés. Le boîtier CMS standard simplifie la disposition des circuits imprimés et l'assemblage du chemin de lumière, réalisant une intégration transparente pour les dispositifs de télémétrie TOF, d'imagerie 3D et de détection industrielle.
Développement de modules VCSEL 850 nm personnalisés

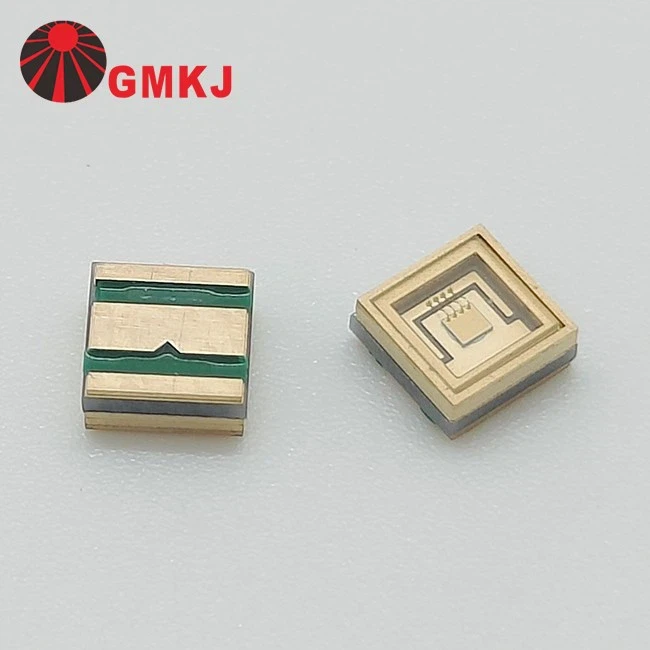

3535 850Structure du package VCSEL nm et conception de l'intégration optique
Caractéristiques optiques et électriques de la source laser VCSEL de 3535 850 nm
| Paramètre | Spécification |
| Numéro de pièce | GDY-3535VS850-1CC2-D5D7B |
| Longueur d'onde maximale | 850 nm |
| Puissance nominale | 7.7W |
| Type de colis | 3535 Paquet céramique |
| Angle de vision | Angle de faisceau de 20 |
| Tension directe | 1.9-2.2V |
| Courant direct | Maximum 3500mA |
| Applications | modules intégrés ToF, détection 3D et vision industrielle. |
| Puissance optique | 2 700-3 500 mW à 3 500 mA |
Les valeurs électriques suivantes représentent des conditions de fonctionnement typiques.
|
Paramètre |
Symbole |
Conditions |
Min. |
Moy. |
Max. |
Unités |
| Tension directe (Vf) |
VF |
IF=3500mA |
1.80 |
2.00 |
2.20 |
V |
|
Courant de seuil
(阈值电流)
|
je
|
-- | 300 | 500 | 700 | mA |
|
Jonction de résistance thermique à la carte (热阻) |
RΘJ-B |
IF=3500mA |
-- |
1 |
-- |
degré /W |
|
Flux radiant (光功率) |
Φe |
IF=3500mA |
2700 |
3000 |
3500 |
mW |
|
Longueur d'onde maximale (峰值波长) |
λp |
IF=3500mA |
842 |
850 |
858 | nm |
|
Angle de vision [1] (发光角度) |
2Θ1/2 |
IF=3500mA |
−− |
20 |
−− |
Degré |
