Description des produits
Spécifications de la puce LED SMD RYBW 5050 multicolore 12 W :
| Nom du produit | Puce LED SMD RYBW 5050 multicolore 12 W |
| Numéro de pièce | GD-5050RYBW6-4BC0-SA38M |
| Marque de chips |
Puce verticale de 38 mil de Chine Sanan et puce de couleur rouge de 42 mil de Taiwan Epistar, Bon effet d'éclairage avec lentille LED secondaire |
| Saisir |
Couleur rouge et ambre avec 2-2.4vdc; Bleu et blanc avec 2.8-3.2vdc; Chaque couleur max 700mA |
| Flux |
Couleur rouge et ambrée : 100-120lm ; Bleu : 40-60lm ; Blanc : 180-220lm |
| Garantie | Garantie complète de 4 ans |
| Couleur |
Rouge : 620-630nm ; Ambre : 590-595nm ; Bleu : 455-465 nm ; Whitete disponible avec : 1. 3000K Ra>80, 2. 4000K Ra>80 3. And 6500K Ra>70 |
| Pouvoir |
4 * 3W Watt |
| Matériau d'emballage en céramique |
Emballage en céramique; Des LED SMD 5050 à lentille en silicone en forme de dôme et à boîtier plat sont disponibles. |
| Angle d'éclairage |
Lentille en silicone à dôme de 120 degrés ou boîtier plat de 120 degrés sans lentille |
| Marque et fabricant | GMLED, GMKJ |
| Garantie | 3 ans |
| Service OEM |
1. Pièces SKD disponibles ; 2. Le service d'assemblage de cartes PCB en aluminium à LED est également disponible ici. |

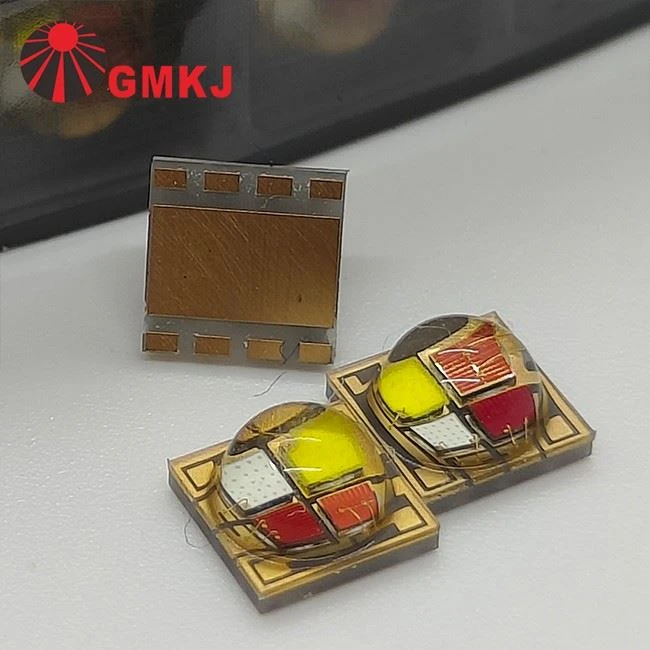

Image de la puce LED SMD RYBW 5050 multicolore 12 W :
Service de soudage de cartes PCB en étoile à puce LED SMD RYBW 5050 multicolore 12 W :
Dimensions de la puce LED SMD RYBW 5050 multicolore 12 W :
Puce LED SMD RYBW 5050 multicolore 12 W Spécifications électriques :
■ Valeurs nominales maximales absolues (à TA =25 degré)
|
Paramètre |
Symbole |
Notation |
Unité |
|||
|
R |
G |
B |
W |
|||
|
Courant direct continu |
IF |
700 |
700 |
700 |
700 |
m A |
|
Courant d'impulsion de pointe |
IPF |
1000 |
1000 |
1000 |
1000 |
m A |
|
Dissipation de puissance |
PD |
3 |
3 |
3 |
3 |
W |
|
Tension inverse |
VR |
5 |
5 |
5 |
5 |
V |
|
Courant inverse |
IR |
10 |
10 |
10 |
10 |
μ A |
|
Plage de température de fonctionnement |
TRPO |
-40 ~ +85 |
-40 ~ +85 |
-40 ~ +85 |
-40 ~ +85 |
degré |
|
Plage de température de stockage |
TSTG |
-40 ~ +100 |
-40 ~ +100 |
-40 ~ +100 |
-40 ~ +100 |
degré |
|
Température de jonction des LED |
TJ |
120 |
120 |
120 |
120 |
degré |
■ Caractéristiques électriques/optiques- (Au degré TA=25)
|
Paramètre |
Symbole |
Conditions |
Émettant Couleur |
Valeurs |
Unités |
||
|
Min |
Moy. |
Max |
|||||
|
Tension directe |
VF |
IF=700mA |
R |
2.20 |
-- |
2.60 |
V |
|
Y |
2.20 |
-- |
2.60 |
||||
|
B |
3.00 |
-- |
3.40 |
||||
|
W |
3.00 |
-- |
3.40 |
||||
|
Flux lumineux |
Φv |
IF=700mA |
R |
100 |
-- |
120 |
Lm |
|
Y |
100 |
-- |
120 |
||||
|
B |
40 |
-- |
60 |
||||
|
W |
200 |
-- |
220 |
||||
|
Longueur d'onde dominante |
λd |
IF=700mA |
R |
620 |
-- |
630 |
Nm |
|
Y |
585 |
-- |
595 |
||||
|
B |
455 |
-- |
465 |
||||
|
Température de couleur |
Le |
IF=700mA |
W |
6000 |
-- |
7000 |
K |
|
L’IRC |
Râ |
IF=700mA |
W |
70 |
-- |
-- |
|
|
Courant inverse |
IR |
VR=5V |
−− |
−− |
−− |
10 |
μ A |
|
Angle de vue |
2Θ1/2 |
IF=700mA |
−− |
−− |
120 |
−− |
Degré |
|
Résistance thermique de la jonction à la carte |
RΘJ-B |
IF=700mA |
−− |
-- |
5 |
-- |
degré /W |
Application
Puce LED SMD RYBW 5050 multicolore 12 Wapplications
Puce LED SMD RYBW 5050 multicolore 12 West principalement utilisé pour les éclairages muraux à LED, les éclairages de fontaine à LED et les éclairages sous-marins à LED RVB et d'autres applications.
