LED CMS haute tension 1,5 W 9 V CEM 3030

Spécifications LED haute tension 1,5 W 9 V EMC 3030 SMD :

Nom du produit	LED CMS haute tension 1,5 W 9 V CEM 3030
Numéro de pièce	GE-3030W400-3CZ-J2B2D0-R80
Marque de chips	Chine Sanan 22*40mil ou USA Bridgelux 22*40mil avec 4 puces à l'intérieur
Saisir	8.6-9.Entrée de tension 2 VCC ; 150 mA avec une puissance nominale de 1,5 W ;
Flux	160-180lm/w à 1,5 W 150 mA ; 220-240lm flux total ;
Efficacité d'éclairage	160-180lm/w à 1,5 W 150 mA ;
Couleur	2700K, 3000K, 4000K, 5000K, 5700K et 6500K disponibles. CRI can be Ra>70, Ra>80 en option SDCM<5 with good lighting consistency;
Pouvoir	Entraînement maximum 150 mA à 1,5 watt
Matériel d'emballage	Boîtier plat CEM avec cuivre
Angle d'éclairage	120 degrés
Marque et fabricant	GMLED, GMKJ
Garantie	4 ans
Service OEM	1. Pièces SKD disponibles ; 2. Un service d'assemblage de LED de cartes de circuits imprimés en aluminium est également disponible ici.

Pourquoi devons-nous utiliser des LED SMD 3030 6 V et 9 V au lieu de LED SMD 3 V CC 3030 ?

Lors de la conception de circuits d'éclairage LED, en particulier avec des LED SMD 3030 haute puissance, la décision d'utiliser des LED 6 V ou 9 V au lieu de LED 3 V se résume à plusieurs avantages électriques clés qui rendent la connexion en série plus efficace et plus pratique pour les réseaux de LED plus grands et plus complexes. Voici une explication des raisons pour lesquelles vous préféreriez6Vou9V

3030 LED CMSconnecté àsérieplutôt que d'utiliserLED 3Vconnecté àparallèle:

1. Efficacité dans la gestion de la tension et du courant

Connexion en série avec LED 6V ou 9V: Lorsque les LED sont connectées en série, la tension aux bornes de chaque LED s'additionne, mais le courant reste le même dans toute la chaîne. Par exemple, si vous connectez deux LED 6 V en série, la tension totale requise est de 12 V, mais le courant circulant dans chaque LED est le même. Cela rend les besoins en alimentation électrique plus faciles à gérer, en particulier lors de l'utilisation de sources d'alimentation à tension plus élevée (par exemple, 12 V ou 24 V).

Connexion parallèle avec LED 3V: Lorsque les LED sont connectées en parallèle, la tension aux bornes de toutes les LED reste la même, mais le courant de chaque LED peut varier, nécessitant des résistances de limitation de courant individuelles ou un pilote sophistiqué pour assurer une distribution uniforme du courant. Cela peut entraîner une inefficacité et des coûts plus élevés en termes de composants et de complexité.

2. Charge de courant réduite sur l'alimentation

Connexion en série: Avec des LED 6 V ou 9 V, étant donné que le courant reste constant sur toutes les LED en série, vous pouvez utiliser un seul pilote à courant constant qui alimente toute la chaîne de LED. Il en résulte un système plus stable avec une contrainte réduite sur l'alimentation électrique.

Connexion parallèle: Dans les configurations parallèles, le courant est réparti entre les branches, ce qui signifie que chaque branche peut consommer des quantités de courant différentes, ce qui peut être inefficace et entraîner une surchauffe ou la nécessité d'alimentations plus robustes (et coûteuses).

3. Des pilotes plus simples et plus rentables

Connexion en série: L'utilisation de LED à tension plus élevée (6 V ou 9 V) signifie que vous pouvez utiliser des pilotes plus simples et plus économiques. Par exemple, une alimentation 12 V ou 24 V peut piloter plusieurs LED connectées en série, éliminant ainsi le besoin de circuits complexes régulant le courant pour chaque branche parallèle.

Connexion parallèle: Avec des LED 3 V en parallèle, vous auriez besoin d'un pilote à courant constant plus complexe pour chaque LED individuelle ou chaque groupe parallèle afin d'assurer une distribution uniforme du courant, ce qui ajoute à la fois à la complexité et au coût du système.

4. Meilleure dissipation thermique

Configuration en série: Puisque le courant reste constant dans un circuit en série, la chaleur générée par chaque LED a tendance à être plus uniforme et la gestion thermique devient plus facile. Les LED à tension plus élevée ont souvent une meilleure dissipation thermique car elles sont conçues pour des applications plus robustes.

Configuration parallèle: Si chaque LED en parallèle consomme des courants différents, certaines LED peuvent surchauffer en raison d'une répartition inégale du courant, entraînant potentiellement une panne ou une durée de vie réduite.

5. Risque réduit de déséquilibre de tension

Configuration en série: Lorsque les LED sont en série, si une LED tombe en panne, toute la chaîne de la série cessera de fonctionner, mais au moins vous pourrez facilement détecter le problème. De plus, comme chaque LED est traversée par le même courant, il n'y a aucun risque qu'une LED consomme plus de courant que les autres, ce qui pourrait entraîner une défaillance prématurée des connexions parallèles.

Configuration parallèle: Dans une configuration parallèle, si une LED tombe en panne ou subit une chute de tension, les autres LED de la même branche peuvent être affectées, provoquant une luminosité inégale ou une surcharge du driver.

6. Complexité réduite dans la conception de circuits

Connexion en série: L'utilisation de LED 6 V ou 9 V en série réduit le besoin de composants supplémentaires tels que des résistances ou des pilotes spécialisés pour la régulation du courant, simplifiant ainsi la conception des circuits.

Connexion parallèle: Pour les LED 3V connectées en parallèle, la conception du circuit devient plus compliquée en raison de la nécessité d'un contrôle précis du courant pour chaque branche parallèle, ce qui la rend moins efficace et plus coûteuse à mettre en œuvre.

7. Évolutivité accrue

Connexion en série: Les LED connectées en série sont plus faciles à augmenter ou à réduire en fonction de la tension de l'alimentation. Vous pouvez facilement ajouter plus de LED à la chaîne de série si vous avez besoin d'une luminosité plus élevée, ou réduire le nombre de LED si moins de puissance lumineuse est nécessaire.

Connexion parallèle: Dans les configurations parallèles, l'ajout de LED supplémentaires peut devenir plus compliqué car le courant traversant chaque branche doit être soigneusement équilibré, ce qui nécessite des pilotes plus sophistiqués.

Résumé des avantages de l'utilisation de LED 6 V/9 V en série :

Gestion de l'énergie plus simple: Plus facile à gérer la tension et le courant avec un seul pilote.

Des conducteurs rentables: Plus facile à utiliser des pilotes de tension standard (par exemple, 12 V ou 24 V) au lieu de systèmes complexes de régulation de courant.

Meilleure gestion de la chaleur: Dissipation thermique plus constante et risque réduit de surchauffe.

Complexité moindre: Moins de composants sont nécessaires pour un système stable et efficace.

Fiabilité améliorée du système: Moins de risque de déséquilibre de courant et de panne.

En utilisantLED 6V ou 9Vdans unconfiguration en série, le système global est plus efficace, plus simple à concevoir et plus facile à mettre à l'échelle, c'est pourquoi cette approche est souvent préférée dans les applications d'éclairage à haute puissance telles que les lampadaires, l'éclairage industriel ou les grands panneaux LED.

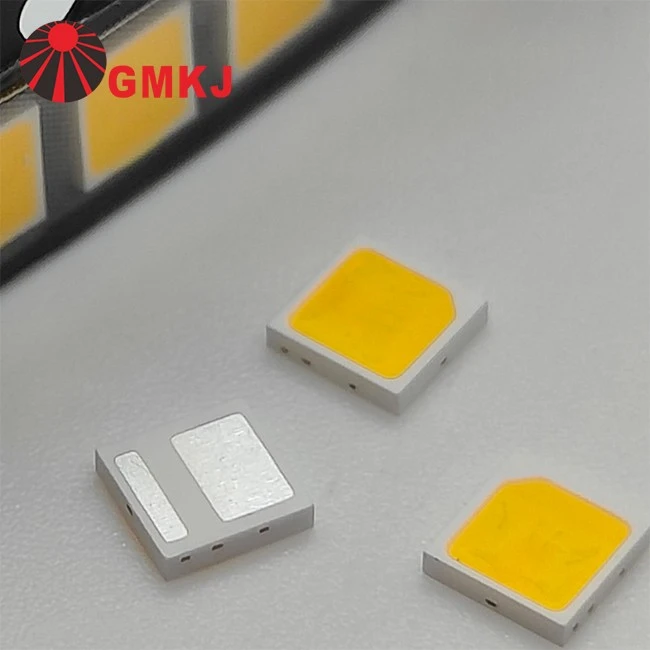

Image LED haute tension 1,5 W 9 V EMC 3030 SMD :

Dimensions de la LED SMD haute tension 1,5 W 9 V EMC 3030 :



Spécifications de la LED haute tension 1,5 W 9 V EMC 3030 SMD :

Paramètre	Symbole	Conditions	Min.	Moy.	Max.	Unités
Tension directe	VF	IF=150mA	8.8	--	9.4	V
Efficacité de l'éclairage		IF=150mA	160		180	Lm/W
Flux lumineux	Φv	IF=150mA	220		240	lm
Température de couleur	TDC	IF=150mA	--	4000	--	K
Tolérance de couleur		IF=150mA	--	--	5	SDCM
IRC	Râ	IF=150mA	80	--	--	--
Coefficient de température de la tension directe	∆VF/∆T	IF=150mA	−−	-2	−−	mV/degré
Courant inverse	IR	VR=15V	−−	−−	10	μ A
Angle de vision	2Θ1/2	IF=150mA	−−	120	−−	Degré
