30 60 90 120 Degrés LED SWIR SMD en céramique

Spécifications des LED SMD SWIR en céramique à 30 60 90 120 degrés :

Nom du produit	30 60 90 120 Degrés LED SWIR SMD en céramique
Numéro de pièce	GT-3535R1XX0-1CCX-G1D2M
Marque de chips	Taiwan Epileds ou Chine Jingcheng
Saisir	0.8-1,6 VCC maximum 1 000 mA
Puissance de rayonnement	100-500 mW à un courant direct de 700 mA, Différentes longueurs d'onde SWIR ont une puissance optique différente à un courant direct de 700 mA
Efficacité d'éclairage	Lumière SWIR invisible, ne mentionne pas le LPW
Couleur	Fiche technique avec 1630-1650 nm ; Mais nous sommes en mesure de fabriquer des longueurs d'onde inférieures pour les LED SWIR : 1000-1050 nm 1060-1080 nm 1200-1250 nm 1300-1350 nm 1400-1450 nm 1500-1550 nm 1570-1580 nm 1630-1650 nm
Pouvoir	1-1,5 Watt avec puissance électrique
Matériel d'emballage	ALO Céramique taille 3.5x3.5mm
Angle d'éclairage	Lentille dôme en silicone avec angle d'éclairage ci-dessous : 30 degrés 60 degrés 90 degrés 120 degrés
Marque et fabricant	GMLED, GMKJ
Garantie	4 ans
Service OEM	1. Pièces SKD disponibles ; 2. Les cartes PCB LED personnalisées avec la taille dont vous avez besoin sont OK ici. 3. Nous pouvons monter les LED en aluminium sur des cartes PCB pour vous ici.

À quoi devons-nous faire attention lorsque nous utilisons des LED SWIR à lentille en silicone souple ?

Lorsque vous utilisez des LED SWIR (Infrarouge à ondes courtes) à lentilles en silicone souple, il est crucial de les manipuler avec précaution pour éviter d'endommager leurs composants fragiles. Vous trouverez ci-dessous les points clés auxquels il faut prêter attention, notamment concernant le fil doré de la fragile lentille en silicone :

1. Manutention pendant la production

Évitez la pression directe :La lentille en silicone souple peut facilement se déformer sous la pression, endommageant potentiellement le fil doré à l'intérieur. Évitez d'appuyer ou de presser l'objectif avec des outils ou des doigts.

Utilisez les outils appropriés :Utilisez toujours des pincettes antistatiques à pointe souple ou des outils de ramassage sous vide conçus pour les composants délicats.

2. Processus d'assemblage

Équipement de prélèvement et de placement :Si vous utilisez des machines automatisées, assurez-vous que l’équipement est calibré pour manipuler des lentilles en silicone souple sans force excessive. Un mauvais alignement ou une pression de captage élevée peuvent percer la lentille ou endommager le fil doré.

Contacts des lentilles :Évitez tout contact avec des objets pointus ou durs qui pourraient percer ou rayer la lentille en silicone.

3. Facteurs environnementaux

Environnement de travail propre :Des contaminants tels que de la poussière ou des débris peuvent adhérer à la surface en silicone, entraînant des interférences optiques ou des dommages lors du nettoyage. Assurez-vous que l’espace de travail est propre et contrôlé.

Contrôle de la température :Les lentilles en silicone peuvent se déformer sous des températures élevées. Suivez les paramètres thermiques recommandés par le fabricant, en particulier lors des processus de brasage ou de durcissement.

4. Précautions de soudure

Soudure par refusion :Une chaleur excessive ou une exposition prolongée lors du soudage par refusion peut dégrader le matériau silicone ou affecter la liaison entre le fil doré et la puce LED. Utilisez un profil de température correctement contrôlé.

Soudure manuelle :Évitez d'appliquer de la chaleur directement sur la lentille. Soudez toujours uniquement les bornes LED et prévoyez un temps de refroidissement suffisant.

5. Contrôles de qualité

Inspecter après manipulation :Examinez les LED après chaque étape de production pour vous assurer que le fil doré et la lentille restent intacts. Recherchez des signes de déformation, de rayures ou de dommages internes.

Tests fonctionnels :Effectuez des tests optiques et électriques pour vous assurer que les performances de la LED n'ont pas été compromises.

6. Emballage et stockage

Empêcher la compression :Stockez les LED de manière à éviter qu’une pression ou un poids externe ne soit appliqué aux lentilles. Utilisez un emballage de protection pour éviter tout dommage pendant le transport.

Évitez l'exposition aux UV :Une exposition prolongée aux rayons UV peut dégrader la lentille en silicone. Conservez les produits dans un environnement frais, sombre et sec.

7. Formation du personnel

Assurez-vous que tout le personnel de production est formé sur la nature délicate des LED SWIR avec des lentilles en silicone souple et qu'il est conscient des meilleures pratiques de manipulation et de traitement.

En suivant ces précautions, vous pouvez minimiser le risque d'endommager le fil doré et garantir la fiabilité et les performances des LED SWIR avec lentilles en silicone souple.

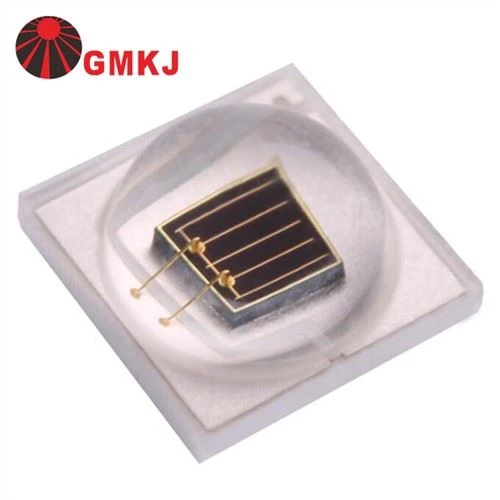

30 60 90 120 Degrés LED SWIR SMD en céramiqueImage:

Dimensions des LED SMD SWIR en céramique de 30 60 90 120 degrés :

Dimensions du colis à 30 degrés ↓	Dimensions du colis à 60 degrés ↓
Dimensions du colis à 90 degrés ↓	Dimensions du colis à 120 degrés ↓

Spécifications des LED SMD SWIR en céramique 30 60 90 120 degrés :

Le tableau ci-dessous vient de répertorier 1650 nm à 30 degrés. Si vous avez besoin d'une autre longueur d'onde ou d'un autre angle d'éclairage, veuillez nous contacter directement.

Paramètre	Symbole	Conditions	Min.	Moy.	Max.	Unités
Tension directe	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Flux radiant	Φe	IF=350mA	20		40	mW
	Φe	IF=700mA	40		60	mW
Longueur d'onde maximale	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Coefficient de température de la tension directe	∆VF/∆T	IF=350mA	−−	-2	−−	mV/degré
Courant inverse	IR	VR=1V	−−	−−	10	μ A
Angle de vision	2Θ1/2	IF=350mA	−−	30	−−	Degré
Jonction de résistance thermique à la carte	RΘJ-B	IF=350mA	--	6.5	--	degré /W
