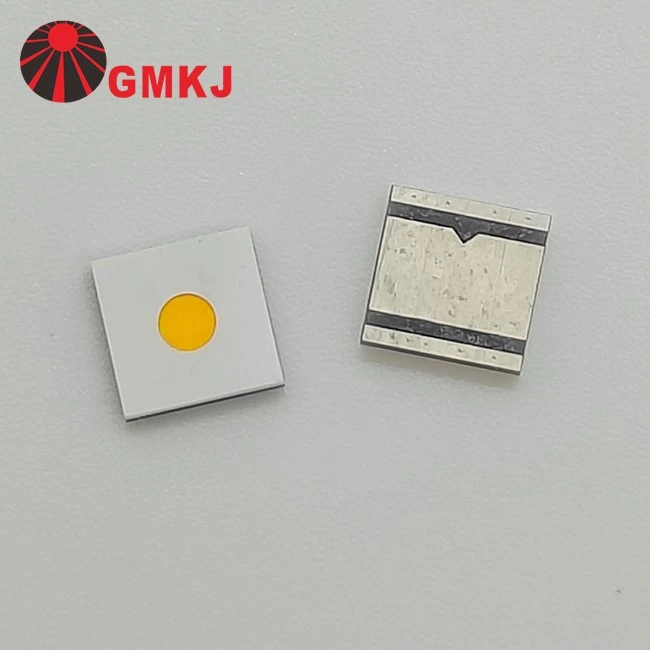

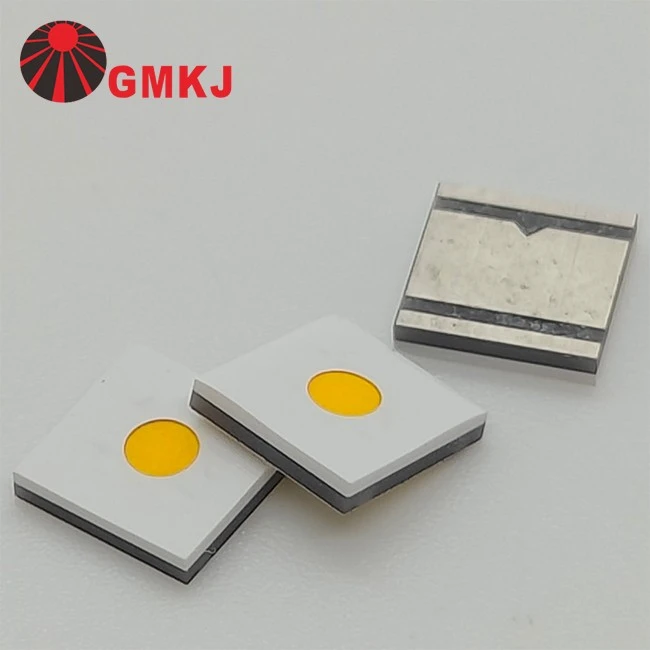

LED blanche ronde 3535 en céramique 10 W pour projecteurs à haute-intensité et éclairage à longue-projection
| Paramètre | Spécification |
| Numéro de pièce | GDY-3535WXXX-1CC-S1E5YBP-R70 |
| Alimentation LED | 10W |
| Type de LED | LED ronde haute puissance |
| TDC(k) | 3000k/4000k/5000k/6000k/7000k |
| IRC | 70/80/90 |
| Tension avant | 3.2-3.8V |
| Courant d'entraînement (mA) | Max jusqu'à 3000 mA |
| Flux lumineux (lm) | 1 000-1 200 lm à 3 000 mA |
| Zone émettrice (mm) | 1,3 mm |
| Matériel d'emballage | Substrat Céramique |
| Tension directe (Vf) | 3V |
| Application | Projecteurs et projecteurs professionnels/Éclairage de stade et de grande-baie |
LED ronde par rapport à la LED standard 3535
| Fonctionnalité | Norme 3535 LED 10W | GMKJ 3535 LED Ronde 10W |
| Numéro de pièce | GDY-3535W600-1CD0-J2G7DM-R70 | GDY-5050W600-1CC-S1E5YBP-R70 |
| Image |
|
|
| Forme de l'émetteur | Zone émettrice rectangulaire/carrée conventionnelle | Surface émettrice ronde et compacte |
| Couplage optique | Conception optique-à usage général ; effort supplémentaire pour contourner l'endroit | Correspondance parfaite avec l'optique secondaire, offre un faisceau circulaire propre |
| Éclairage à longue portée- | Les performances dépendent fortement de la conception de la lentille externe | Pré-optimisé pour un éclairage directionnel et longue-distance, moins de lumière parasite |
| Angle de faisceau | 120 avec dôme | Appartement 120 |
| Système optique | S'adapte aux luminaires standards conventionnels | Optimisé pour les ensembles optiques compacts |
| Meilleurs cas d'utilisation | Éclairage général, panneaux lumineux, luminaires linéaires | Projecteurs, projecteurs, éclairage directionnel à longue portée- |
Conception compacte d'émetteur rond 3535
Paramètres électriques de la LED blanche de puissance élevée en céramique de 15W 9V 3535 SMD
|
Paramètre |
Symbole |
Conditions |
Min. |
Moy. |
Max. |
Unités |
| Tension directe (Vf) |
VF |
IF=3000mA |
3.20 |
-- |
3.80 |
V |
|
Jonction de résistance thermique à la carte (热阻) |
RΘJ-B |
IF=3000mA |
-- |
2 |
-- |
degré /W |
|
Flux lumineux (流明) |
Φe |
IF=3-00mA |
1000 |
-- |
1200 |
ML |
|
GDY-3535W300-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
2800 |
-- |
3200 |
K |
|
GDY-3535W400-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
3700 |
-- |
4300 |
K |
|
GDY-3535W500-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
4700 |
-- |
5300 |
K |
|
GDY-3535W650-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
6200 |
-- |
6800 |
K |
|
IRC
(显色指数)
|
Râ
|
IF=3000mA | -- | 70 | -- | |
|
Courant inverse (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Angle de vision [1] (发光角度) |
2Θ1/2 |
IF=3000mA |
−− |
120 |
−− |
Degré |
Besoin d'une LED ronde à haute-intensité pour votre projet d'éclairage ?
GMKJ propose des solutions LED rondes en céramique 3535 pour les applications nécessitant une intensité lumineuse élevée, des performances de faisceau contrôlées et un éclairage longue-distance.
Contactez notre équipe d’ingénierie pour obtenir des spécifications techniques, des recommandations optiques ou des échantillons d’évaluation.
Support technique disponible
Sélection des spécifications des LED blanches
Personnalisation de la température de couleur
Conception de modules LED
Prise en charge de la disposition des circuits imprimés
Optimisation des performances thermiques
Prise en charge des tests d'échantillons
