La technologie de Guangmai est professionnelle dans la fabrication de l'assemblage de soudure de soudure de puce LED SMD SMT sur le service PCB.
Réglage de la température et du temps de soudage par refusion LED
Après le soudage par refusion des perles de lampe à LED, la température de soudage par refusion doit être réglée, sinon il est facile de provoquer le phénomène de lumière morte du lot de perles de lampe et de provoquer des pertes irréparables. Alors, comment la soudure par refusion des LED peut-elle mal fonctionner et provoquer de telles pertes inutiles ? GMKJ LED est là pour que tout le monde s'explique.
1. Une fois la courbe de température de soudage par refusion des LED ajustée, la production en série doit être effectuée une fois la première carte confirmée et la qualité correcte. C'est la première confirmation dans la gestion de la qualité de l'usine.
2. Soudage par refusion LED. Avant de faire des travaux de soudure, vous devez lire les spécifications d'usine des perles de la lampe LED et voir ses différents paramètres techniques.
1. Cela dépend de la résistance à la température du matériau d'emballage des perles de lampe à LED;
2. Cela dépend du matériau de base du soudage LED, tel que PCB général (panneau de fibres, etc.), substrat en aluminium, panneau en céramique, etc.
3. Cela dépend de la soudure, qu'il s'agisse d'une pâte à souder haute température ou basse température, ou d'une résine, etc.
4. Il doit être déterminé en fonction de la qualité réelle de l'équipement de soudage par refusion LED, en fonction du nombre de zones de température de la soudure par refusion LED, du contrôle du débit du pôle, du ventilateur et du réglage de la température de chaque zone.
3. Référence des paramètres généraux de réglage des perles de lampe LED après soudage par refusion LED
La température la plus basse est de 150 à 170 degrés, la température la plus élevée est de 240 à 245 degrés (la température la plus élevée peut être ajustée à 260, si 245 degrés peuvent faire fondre l'étain, ne pas régler à 260), le temps au-dessus de 220 degrés ne peut pas dépasser 60 secondes, si la température est augmentée, le temps de 260 degrés ne peut pas dépasser 10 secondes. S'il s'agit de 7 zones de température, vous pouvez vous référer aux réglages suivants : 160, 170, 175, 180, 190, 210, 245, 220. Si le cordon de la lampe LED est une lentille en silicone, la pâte à souder BI58SN42 peut être utilisée, et le la température maximale est de 225 degrés Celsius. S'il s'agit d'un objectif PC, la soudure par refusion ne peut pas du tout être utilisée.

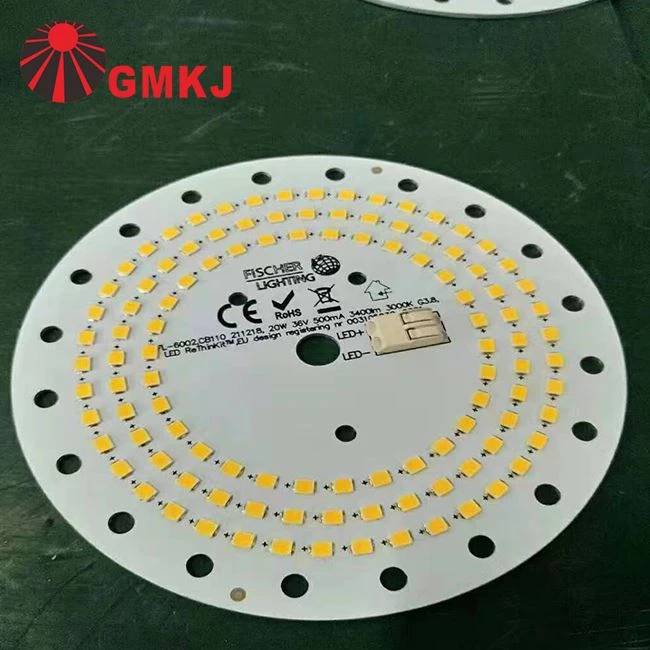

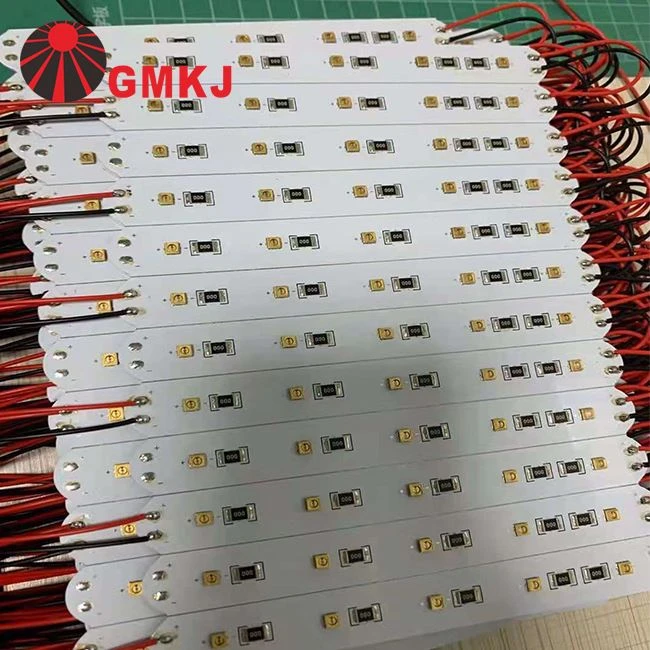

Image du produit : les cartes de circuits imprimés à LED passent le four de refusion après SMT
Ce que GMKJ LED peut faire maintenant :
 |  |  |
| Fil à souder et LED& résistances à souder sur les circuits imprimés | soudure et assemblage de connecteurs de fil wago | Fichier gerber de cartes de circuits imprimés en aluminium et conception de dessin de conception Altium |
GMKJ LED est professionnel dans la fabrication des puces LED :
Éclairage LED activé après soudure, nous vérifierons à 100% avant expédition.
 |  |
| Panneaux de croissance à LED pour plantes 100% éclairage sur contrôle avant expédition | Éclairage LED UV sur la vérification des effets avant expédition |
À propos de Guangmai
Plus d'information:
Pour plus de détails sur l'assemblage de soudage de puces LED SMD SMT sur PCB Service, n'hésitez pas à contacter directement Guangmai Tech.
